找回密码
 立即注册

QQ登录

只需一步,快速开始

查看: 3998|回复: 0

[知识] 紫光灯下的琥珀鉴定巧

[复制链接]
发表于 2014-5-21 17:47:04 | 显示全部楼层 |阅读模式

QQ登录使用更方便

您需要 登录 才可以下载或查看,没有账号?立即注册

×

最近看了好多琥珀鉴别的帖子,主要原因是假的太多啦,鄙视那些无良的商家,琥珀蜜蜡汇把网络上的文章和和自己的一些体会写出来和微友们共享。抛砖引玉,望微友们多提宝贵意见。

用紫光灯鉴别琥珀我个人认为是个非常有效的办法,但由于目前市场上紫光灯光源不一,一直没有统一参考标准,无为不才,今天把我个人对紫光灯的琥珀鉴别理解发出来供大家参考。

1.紫光灯的选用:紫光灯分长中短波三种,我们常见的就是波长在320nm-400nm之间的长波紫光灯,这种灯经常被我们用来验钞、做钓鱼灯等,我推荐大家使用的是为一款进口LED特定波长的紫光灯,这种灯光的荧光效果最强,而且紫光覆盖色最浅便于我们准确判断琥珀自身荧光的色差。

2.工具有了下面最让我们来看下不同产地的琥珀在荧光灯下的效果:

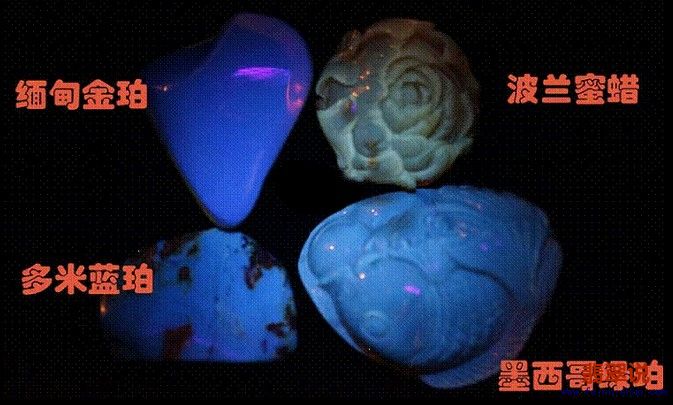

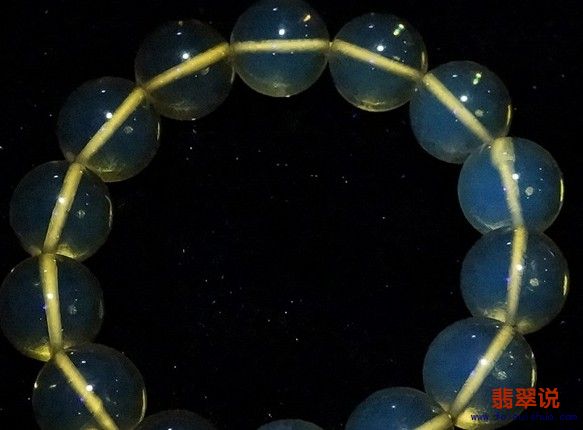

上图我们可以看到缅甸金蓝珀的荧光效果最深,呈现深蓝色由于不同显示器会有色差,我把RGB三原色的数据提供给大家可以回去自己做对比

缅甸金蓝珀:R31,G71,B202正负误差10

其次是多米的蓝珀,R24,G76,B175正负误差10

再次就是墨西哥珀,肉眼观察荧光呈现蓝绿色,R75,G149,B220

最后就是波兰琥珀,肉眼观察荧光呈现绿色,R78,G108,B110

目前市面上很多商人用墨西哥蓝珀来冒充多米蓝珀来销售以赚取高利润,虽然两者放在黑背景的下呈现的蓝色非常相近,但是在紫光灯下一对比就会呈现其庐山真面目了,以后大家去购买只需准备一个紫光手电,一块多米的蓝珀标准件就不怕上当了。

对每一位玩琥珀的玩家来说,我个人认为紫光灯是必须的,我自己用的紫光灯波长是395nm的。

因为,紫光灯不仅仅可以用来区分琥珀与其他诸如塑料之类的物质,还可以用来判断琥珀的品种及产地、年份等,都非常的有帮助。

本文单纯讨论紫光灯的使用,其他鉴定手段不在本文讨论范围内。

一:没有荧光反应的就一定不是琥珀吗

判断这种情况,一是要观察物体本身是否有较厚的氧化层及矿石包裹层,因为琥珀如果经过很长时间的岁月,珀体表面氧化比较严重,荧光反应是会很弱很弱的,如果包裹了比较厚的矿石层,那么几乎就没有荧光反应了。遇上这种情况,最简单直接的办法,就是适当的把表皮打磨一下,让包裹在氧化层其中的珀体暴露出来,再用紫光灯照射,就能更容易的判断了。换句话说,如果被测物体表面光滑干净,而且没有过度氧化,那么荧光反应是一定会有的。要是没有荧光反应,就必定是塑料了。

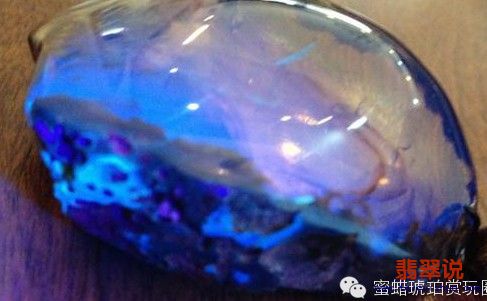

带皮的缅甸琥珀,侧面没有完全去皮的部分没有荧光

二:如何用紫光灯区分到底是琥珀、松香还是柯巴。

1,松香的荧光反应是暗绿色的,荧光反应较弱。

2,天然琥珀荧光反应都比较强,如海珀的淡绿色荧光、矿珀的蓝色荧光等。

3,大部分柯巴基本没有没有荧光反应。

三:如何用紫光灯判断琥珀的产地。

1,波罗的海沿岸国家所产的“海珀”,也就是咱们国内所说的“蜜蜡”,打磨去皮后的原矿以及刚加工出来的成品,荧光反应为淡绿色。

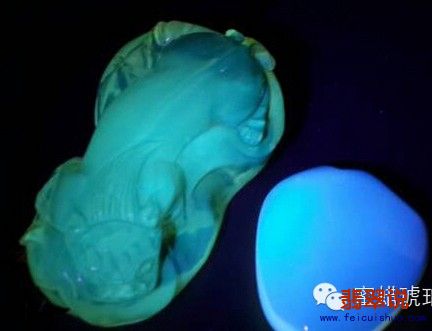

左边是波罗的海琥珀的荧光,右边是缅甸琥珀蓝白色荧光

2,多米尼加的琥珀主要有金绿珀、蓝绿珀、天空蓝蓝珀等,判断他们的差异需要在诸如黑底、白底、透光等情况下,使用日光、白光电筒来参考判断,单纯只用紫光灯是不容易区分的。其中天空蓝蓝珀荧光反应为蓝白色,蓝中透出白色光,荧光蓝而亮。料子清透的成品,边缘会出现淡淡的一点绿光,根据料子成色、杂质含量的不同而有所差异。蓝绿珀、金绿珀的荧光也是蓝白,但蓝色荧光相比天空蓝的较深暗一点。金绿珀的蓝色荧光与前两种相比来说,较淡一些。


3,墨西哥的琥珀主要以金绿、蓝绿为主,荧光反应与多米的基本相似。与多米天空蓝蓝珀媲美的料子很少见。

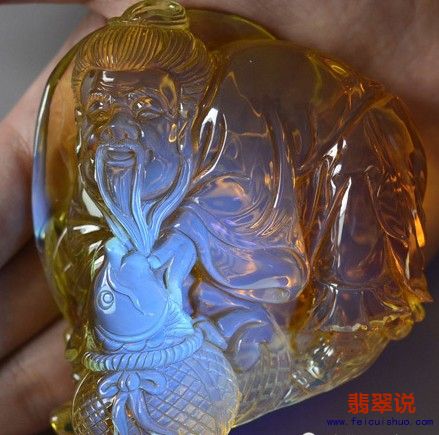

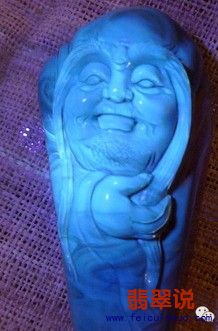

4、缅甸琥珀品种较多,一般缅甸琥珀如棕珀、金珀、金蓝珀等,荧光反应为蓝白色,相比多米和墨西哥的金珀、金绿珀来说,蓝得是很彻底的,只要一对比,就很容易区分出来。缅甸血珀的荧光反应为暗绿色。

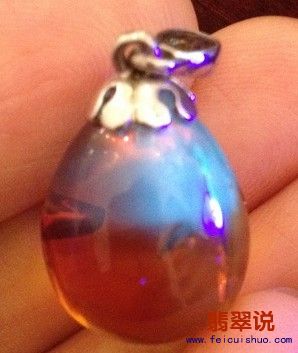

缅甸琥珀棕珀柳青荧光

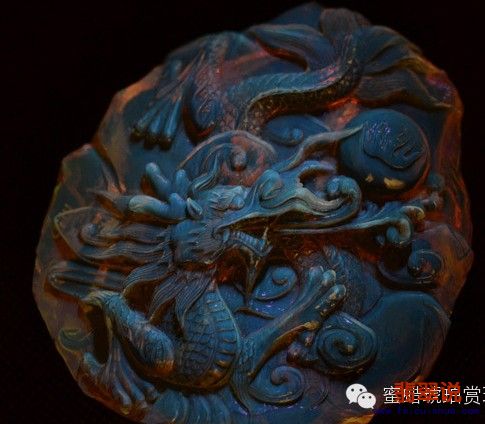

缅甸血珀荧光,雕件较高的部分暗绿色,被磨掉以后的部分蓝白色

5、抚顺琥珀市场上代替品种较多,荧光反应为暗绿色。

四:如何借助紫光灯判断琥珀是否优化压制

现在琥珀的优化技术越来越高超,有的优化琥珀也是有荧光反应的,要分辨是否优化压制关键还是要靠细心观察与判断。优化过的琥珀,荧光反应会减弱。优化得越深,荧光就越弱,直至消失。

比如海珀,没优化过的,荧光反应是很明显的淡绿色,透亮透亮的那种淡淡的绿。压清技术轻度优化以后,如果不拿来和无优化的原矿做对比的话,几乎是看不出太大差异来的。但是一对比,就明显的弱于无优化的料子了。深度优化,又烤色又压清的海珀,荧光反应就没有了,差异很明显。

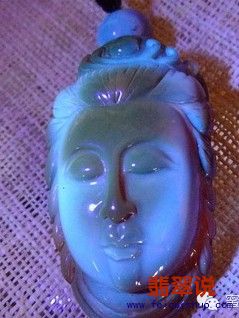

波罗的海压青琥珀荧光


波罗的海烤色琥珀,下面的部分烤色另外,用紫光灯可以仔细的观察琥珀的流动纹是否正常,压制的料子通过紫光灯观察,能看到规则的块状结合面,无压制的琥珀,流动纹自然顺畅,会有一种自然的弯曲弧度。这个就需要多对比观察积累经验才行,单纯用文字不容易表达 10.jpg


您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

门户|站点地图|手机版|翡翠说珠宝论坛 冀ICP备14005734号-1 公安机关备案号:13012902000119 联系微信 66598831

GMT+8, 2024-3-29 05:19 , Processed in 0.070012 second(s), 22 queries .

Powered by Discuz! X3.5

© 2001-2024 Discuz! Team.

快速回复 返回顶部 返回列表
