图解圆珠手串制作流程

翠花

【第一步：选材】

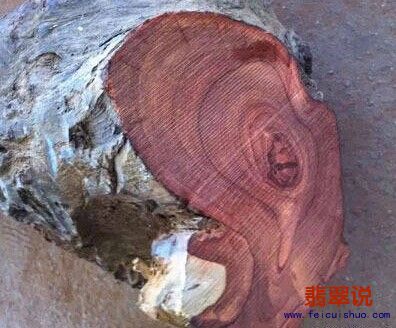

　　    在手串加工行业中，尤其是小叶紫檀加工，最重要的就是选材。上图分别是加工普通手串的木头和瘤疤料的木头。相信大家都知道这句话：十檀九空。买木料的时候如果不知道怎么选择，只看外观漂亮就买了，很有可能拉回家里开出来一看里面是空的。所以买木料的时候就要按照木料的体积、重量、密度等等算下木头是否有空。一个立方的木头重量会有一个大概的重量范围，低于这个重量就会有空，这对于最后这根木头能出多少手串有很大关系的。

    另外说些题外话，大家平常说的老料与新料，与传统意义的老料其实是不同的。现在老料的基本都是新料放外面一段时间就行了。但是市场更接受老料，所以也就这么叫了。小叶紫檀按照生长条件以及环境来说，一般分为野生林、人工林和人工速生林。野生林国内基本见不到的，就算在印度貌似也不好找，正是因为国人或者说亚洲人对于小叶紫檀的喜爱，所以印度政府对于小叶紫檀出口等等有很多限制，价格也是居高不下。人工林就是人工培育的小叶紫檀，人工速生林就是人工种植通过施肥等等手段使树木成才时间缩短，获取更大利益。目前国内比较多的还是人工林的木头，当然也会有人为了利益使用人工速生林的木头，但是这种木头与正常生长的小叶紫檀外观有很大差别，很容易鉴别，最简单的就是牛毛纹。相信很多人都见过小叶紫檀的牛毛纹，正常的应该是比较细而且弯弯曲曲的。人工速生林通过施肥等手段使得小叶紫檀生长环境变好，生长速度变快，作为养料输送管道的牛毛纹自然就会长得比较快，所以S纹相对就会比人工林更直，输送的养料多了，自然牛毛纹也会比较粗。因为人工林和人工速生林的成才时间不同，木料的密度必然会有差别，这也是鉴别的方法。一般来说正常的2.0手串重量至少要在60克左右的，太轻就有问题了，当然这也和料子放置的时间有关系。一般来说65克以上就可以算作高密度了，70以上就很难得了，但前提是珠子的尺寸没有问题，2.0的珠子就算做成2.05的，他的重量都会高很多。另外木头颜色也会有差别，这就需要一些经验了。

【第二步：切片】

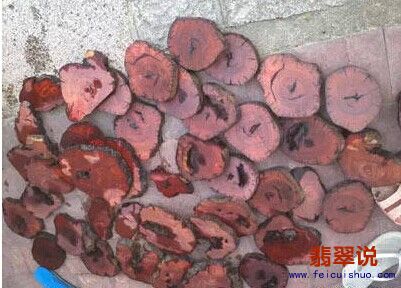

　　选完了木头当然就是拉回家加工了，直接上锯，按照要做的珠子的尺寸切片，做2.0的就切2.2的片，一般就是珠子尺寸加上2就行了。上面的图是瘤疤料，可不是普通的料，所以有空之类的瑕疵就无所谓了，没法要求太高。

【第三步：贴圆片】
其实就是按照每个大木片片的形状以及出现的空、裂、白皮等等把一个个的剪好的正圆的纸片一个个贴到木头上，贴片的要求就是尽量的避开上面所说的瑕疵，尽量把一片木头上贴上尽可能多的圆纸片，当然了，前提肯定是保证质量以及每个圆片之间留一定的间距，留间距是为了下一步把每个佛珠的坯子锯下来的时候为锯片留下的空间。

【第四步：把大木片锯成小柱子】

　　在这一步，主要就是按照上一步中贴在大木片上的圆纸片用锯给锯下来。在这一步上，每个工厂或者加工坊都有自己不同的方法，主流的有用线锯、圆弧刀口的旋转切刀和头部为锯齿状的钢管。每种加工方法都有自己的优缺点。线锯来说一般用于大量加工，这是因为线锯的锯片相对于其他方法来说是最薄的，一般只有1.5厚，相同重量的木头出成率也是最高的。圆弧刀口的旋转切刀和钢管两种加工方法原理类似，都是旋下一个木柱柱或者一个圆珠。切刀的优点是直接可以旋出来一个圆珠，省去将圆柱磨成或切削成为圆柱的步骤。钢管就是旋出来的圆柱非常规整方便下一步的加工。但是这两种方法由于工具都会有自己的厚度，所以浪费原材料会比较多。但是操作简单，比较适合木友自己加工玩。

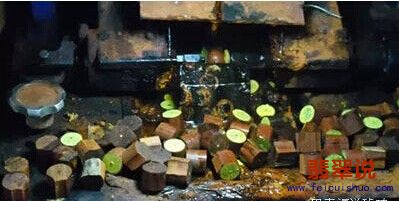

    上面的图片就是已经从大木片上锯下来的小圆柱，可以看到上图中的圆柱边缘并不是正圆，这就是线锯锯下来的，线锯的特点就是无规则或非直线的加工轨迹。另外每个圆柱都有底和顶，都要找到圆心做出标记。

【第五步：打孔】

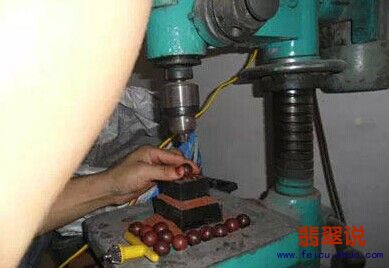

       手串当然要串起来了，串起来当然要有孔了。这一步就是打孔。2.0手串现在做的比较多的孔是2.0mm和1.5mm的。一般2.0手串都是走两根绳，2.0mm孔两根绳子不会卡住，但1.5mm的就会比较困难，但是现在市场都在强调小孔，所以也会按照市场或客户要求生产孔径大小不一样的珠子。其实打孔这步挺简单的，直接钻就行了，不过要注意的是不要一次钻穿，要两个面各钻一半，如果一次钻穿的话，很可能出现在另外一面就无法保持在圆心了，两面分开钻的话就不会出现这种情况了，只要中间能通就好了差点也看不出来，绳子能过去就好了。上面第四步的图片就是已经打好孔的小柱柱。

【第六步：岀圆珠】

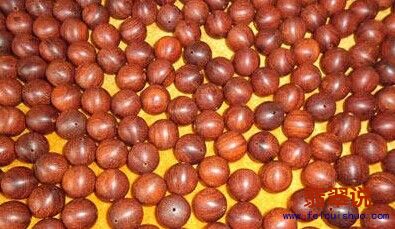

　　这一步也是很重要的一步，对于最后的出成率也有很大影响。首先就是按照要加工的珠子的尺寸，换上尺寸不同的、刀刃为圆弧状的旋刀。然后把小圆柱柱横着固定在设备上，开动机器，使小圆柱柱按照一定的速度旋转，旁边的旋刀也会旋转，将圆柱柱切削成圆珠珠。需要注意的是，在切削的过程中，由于不管是珠子或者旋刀都在告诉旋转，所以两者接触必然产生热量，这时就需要上面有根细管子滴出水滴，也没必要直接很冲的水流冲上去。此举的主要作用有两点，一个是可以降低佛珠的温度，另外一个就是因为佛珠产生高温会使木头表面的水分蒸发，滴水上去可以补充木珠损失的水分，进而就不会使得木珠表面缺水内部含水，导致木珠内外密度应力不一产生开裂的现象。

【第七步：制作三通佛头】


【第八步：打磨】

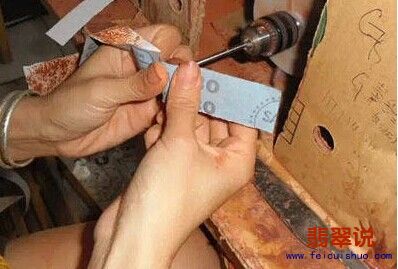

　　这一步的打磨就比较简单了，按照砂纸的目数从低到高打磨就行了，从180或200-600-800（-1000-2000）具体打磨的目数按照客户以及市场的不同需求，一般为600或2000.之所以打磨到600目，是因为600目的时候金星和牛毛纹最明显，玩家会比较喜欢。打磨到2000目的时候，外观就很漂亮了，也就是卖相最好，这就算是消费级吧，600目就算专业级了。另外就是打磨到2000相对于600目不容易出包浆，原因就是打磨的越精细，过程中就会让柱子里面的油脂析出更多，使得珠子外圈木头油脂含量降低。600打磨析出的油脂少，后期盘玩更容易包浆。当然，2000目以上的打磨就更不推荐了，首先是高目数会出现镜面效果，金星及牛毛纹变的不明显，其次就是更不容易出包浆。所以如果各位吧友如果想入手一串自己盘玩的话不建议目数太高的（其实也能说明打磨高目数手串的生产者不专业，并没有考虑到后期盘玩，只是想要个更好的卖相）。

【第九步：串珠】
这一步就更没有什么技术含量了，大家可以参照网上的一些编绳教程进行穿珠，后续也会为大家介绍一些穿珠的技法。直接看图吧。
